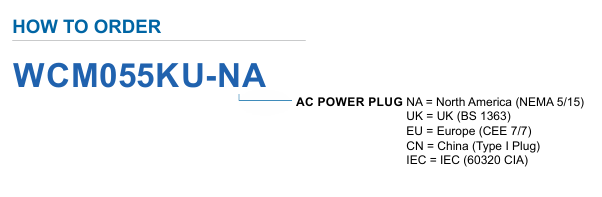

Wayfarer WCM055KU-NA 0.55m Ku波段COTM移動通信終端
發布時間:2025-07-03 08:51:37 瀏覽:20

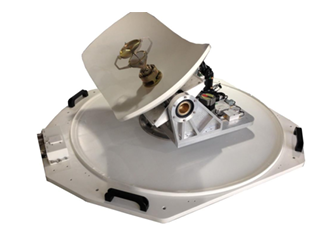

Norsat Wayfarer WCM055KU是一款 0.55米 Ku波段移動通信終端(COTM, Communications-on-the-Move),專為 軍事、安防、執法及應急救援 等高機動性車輛平臺設計。其 低剖面、輕量化、高性能的特點使其特別適用于 裝甲車、指揮車、應急通信車 等受高度限制的應用場景。
BUC OPTIONS | BUC | BUC POWER SUPPLY | BUC M & C CABLE | BUC MOUNTING |
BRACKETS | ||||
16W | ATOMBKU016 | PS300-AT1 | CABLEM+C-AT10 | WCM055KUMT-006 |
20W | ATOMBKU020 | PS300-AT1 | CABLEM+C-AT10 | WCM055KUMT-006 |
40W | ATOMBKU040 | PS480-AT1 | CABLEM+C-AT10 | WCM055KUMT-008 |
80W | ATOMBKU080 | PS600-AT1 | CABLEM+C-AT10 | WCM055KUMT-010 |
80W(GaN) | ATOMBKUG080 | PS480-AT1 | CABLEM+C-AT10 | WCM055KUMT-024 |
一、天線單元技術參數
物理特性
天線類型:低剖面拋物面天線
口徑:55 cm(22 英寸)
材料:碳纖維(輕量化、高增益、低旁瓣)
室外單元尺寸:1069 mm × 965 mm × 495 mm
重量:52 kg(不含 BUC 和 LNB)
整流罩插入損耗:≤ 0.3 dB
頻率與性能
工作頻段:
發射(Tx):13.75–14.50 GHz
接收(Rx):10.70–12.75 GHz
增益:
接收增益:34.0 dBi @ 12.50 GHz
發射增益:35.0 dBi @ 14.25 GHz
G/T值:11.0 dB/K @ 12.50 GHz
交叉極化隔離度:30 dB(線性極化)
Tx/Rx隔離度:85 dB
機械性能
平臺類型:雙軸(方位角 + 俯仰角)
控制范圍:
方位角:360° 連續旋轉
俯仰角:0° 至 +90°
極化角:自動調整(-90° 至 +90°)
跟蹤速度與加速度:
速度:≤ 60°/s(方位角/俯仰角)
加速度:≥ 200°/s2
環境適應性
工作溫度:-40°C 至 +55°C
存儲溫度:-50°C 至 +70°C
濕度:最高 95%
抗風能力:
工作風速:21 m/s
生存風速:35 m/s
二、天線控制器(ACU)
尺寸:19 英寸機架 1U 規格
接口:RS232C、以太網
電源:220 VAC 50 Hz 輸入,48VDC 輸出
Norsat公司是通信解決方案的提供商,公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資,Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司,優勢代理銷售Norsat產品,歡迎咨詢。
