Norsat MDKA040ANIG-DN 40W Ka雙頻GaN射頻功率放大器BUC
發布時間:2025-04-25 09:16:29 瀏覽:582
MDKA040ANIG-DN 是一款由 Norsat International Inc. 生產的 40W Ka 雙頻段氮化鎵(GaN)射頻功率放大器(BUC),主要用于衛星通信系統中的上變頻和功率放大功能,以驅動衛星天線發射信號。
關鍵特性
頻率范圍:
輸入頻率范圍:950 - 1950 MHz 和 1000 - 2000 MHz。
輸出頻率范圍:29.00 - 30.00 GHz 和 30.00 - 31.00 GHz。
功率輸出:
額定輸出功率為 40W。
輸出功率線性(P1dB)為 +46 dBm 典型值,飽和功率(Psat)為 +43 dBm 最小值。
增益性能:
小信號增益最小為 77 dB。
增益平坦度:在 1 MHz 帶寬內最大 ± 4 dB,36 MHz 帶寬內最大 ± 2 dB。
噪聲與雜散:
輸出噪聲功率密度低于 -74 dBm/Hz。
輸出雜散信號:帶內和帶外均低于 -60 dBc。
相位噪聲:0.01 kHz 偏移最大 -43 dBc/Hz,1000 kHz 偏移最大 -103 dBc/Hz。
電源與功耗:
電源要求:100 - 240 VAC。
功耗:線性功率時為 300VA,飽和功率時為 400VA。
接口與連接:
輸入和中頻(IF)連接器為 N 型。
提供標準監控與控制(M&C)功能。
環境適應性:
工作溫度范圍:-40°C 至 +55°C。
濕度:100% 凝結。
防護等級:IP65+,適用于惡劣環境。
海拔:最高 10,000 英尺(3,000 米)。
物理規格:
尺寸:267 mm(長)× 152 mm(寬)× 165 mm(高)。
重量:5.8 kg。
應用場景
衛星通信:用于地面站或移動終端,將信號上變頻到 Ka 波段并放大功率,以便通過衛星鏈路傳輸。
寬帶通信:支持高數據速率的衛星互聯網接入。
軍事與政府通信:滿足對通信安全性和可靠性的高要求。

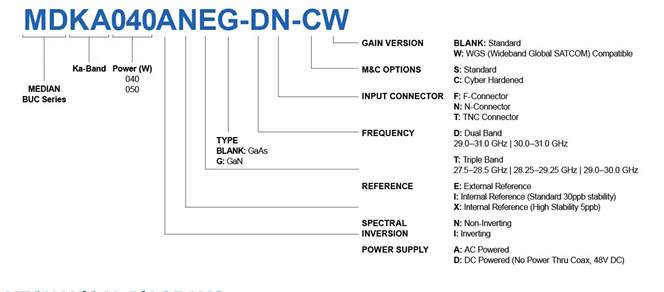

訂購指南:
Norsat公司是通信解決方案的提供商,公司的產品線包括微波組件、便攜式衛星系統、海上解決方案、遠程網絡解決方案以及設備融資,Norsat的產品和解決方案廣泛應用于政府、軍隊、交通、資源和海洋產業等多個領域。深圳市立維創展科技有限公司,優勢代理銷售Norsat產品,歡迎咨詢。
