Hypertronics SMPM系列高頻Mini-Lock連接器110 GHz
發布時間:2025-04-22 09:25:43 瀏覽:532
Smiths Interconnect 的 SMPM 系列高頻 Mini-Lock 連接器是一種小型、輕量化且堅固耐用的高頻連接器,適用于高頻信號傳輸(最高達 110 GHz)。
產品特點
小型輕量化:體積小、重量輕,適合空間受限的應用場景。
高頻性能:支持高達 110 GHz 的信號傳輸。
電氣性能優異:低插入損耗、低駐波比(VSWR)和高絕緣電阻。
堅固鎖定機制:確保連接穩定,適用于惡劣環境。
寬溫度范圍:工作溫度為 -65°C 至 +165°C。
高可靠性:符合 MIL-STD-202 標準的振動和沖擊測試。
應用場景
衛星通信與導航:適用于 GEO/MEO/LEO 和小型衛星。
軍事與商業項目:用于電子戰、無人機(UAV)和無人地面車輛(UGV)。
太空飛行:支持載人和無人太空任務。
科學項目:為各種科學研究項目提供可靠的高頻信號傳輸解決方案。
電氣特性
阻抗:50 Ω
頻率范圍:DC 至 110 GHz
接觸電阻:中心導體最大 6.0 毫歐姆,外導體最大 3.0 毫歐姆(直式連接器)或 2.0 毫歐姆(法蘭式和 PCB 插裝式)
絕緣電阻:最小 5000 兆歐姆
駐波比(VSWR):1.25:1 至 26.5 GHz,1.35:1 至 50 GHz,1.65:1 至 110 GHz
插入損耗:0.04 × √f(GHz)
機械特性
中心接觸保持力:最小 1.5 磅(俘獲設計)
耐用性:至少 100 次插拔周期(全卡槽護套),500 次插拔周期(平滑護套)
插入力:全卡槽接口典型值 4.5 磅,平滑護套接口典型值 2.5 磅
拔出力:全卡槽接口最小值 2.0 磅,平滑護套接口最小值 0.5 磅
鎖定特性保持力:最小 20 磅(直式連接器)或 50 磅(法蘭式連接器)軸向力

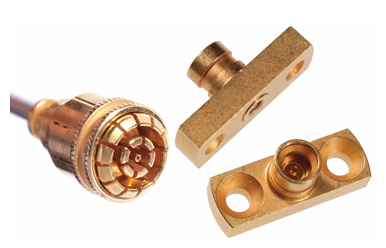

型號:
PN: 009-01-352
雙孔法蘭
PN: 009-01-328
PCB直插
深圳市立維創展科技有限公司授權代理銷售Hypertronics連接器產品, Hypertronics連接器面向高可靠性市場,以其獨有的Hypertac雙曲面連接專利技術,為連接器產品提供性能優異的可靠連接。Hypertronics產品主要為全球軍用、航空航天、醫療、艦載領域服務,歡迎咨詢。
