CS101,CS102,CS103...CS109電流感應變壓器Vanguard Electronics
發布時間:2024-12-27 09:14:00 瀏覽:444
Vanguard Electronics 的 CS100 系列提供高可靠性電流感應變壓器,旨在滿足軍事和航空航天應用的嚴格要求。這些變壓器按照 MIL-PRF-27 規范制造,非常適合自動放置,并采用緊湊、扁平的設計。
低熱膨脹:傳遞模塑封裝可確保在溫度范圍內的穩定性。
焊接內部連接:確保高可靠性和耐用性。
防潮、抗沖擊和浸入: 專為承受惡劣環境而設計。
定制設計和修改: 提供各種尺寸和封裝類型。
型號:
Vanguard P/N | I max (Amps) | ET ref (V-uS) | DCR max (Ohms) | Inductance ref (mH) | Package | Tuns Ratio |
CS101 | 6 | 20 | 1.0 | 2.8 | A-1 | 1:50 |
CS102 | 12 | 40 | 1.2 | 4.7 | A-2 | 1:50 |
CS103 | 13 | 40 | 1.2 | 4.4 | A-3 | 1:50 |
CS104 | 9 | 20 | 1.2 | 5.7 | A-1 | 1:100 |
CS105 | 12 | 40 | 1.7 | 8.9 | A-2 | 1:100 |
CS106 | 22 | 144 | 2.9 | 21.0 | A-4 | 1:100 |
CS107 | 6 | 40 | 5.6 | 23.0 | A-1 | 1:200 |
CS108 | 13 | 80 | 7.9 | 35.0 | A-3 | 1:200 |
CS109 | 20 | 288 | 6.0 | 86.0 | A-4 | 1:200 |
電氣規格:
電感值:2.8~86mH
最大電流:6~22A
電感脈沖:20~288V/μS
介電耐壓:500 VAC
匝數比:1:50 至 1:200
DCR:1~6 Ohms
工作溫度:-55°C 至 +125°C
儲存溫度:-60°C 至 +130°C
絕緣電阻:最小 10K MOhms

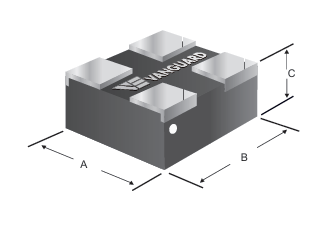

封裝選項:
A-1 封裝: 0.260 x 0.260 x 0.240 英寸
A-2 封裝: 0.410 x 0.410 x 0.240 英寸
A-3 封裝: 0.410 x 0.410 x 0.310 英寸
A-4 封裝: 0.535 x 0.535 x 0.310 英寸
封裝類型:
提供通孔和鷗翼型封裝。
